selfmade
Firmware-Programmiergerät
für die Eurits 20, 30 und 40
Dank Carsten
Schaudel und Christian
Vogel gibt es jetzt eine Bauanleitung für ein Firmware-Programmiergerät.
Bei Christian Vogel gibt es auch weitere nützliche
Hinweise zum Aufbau und zur Anwendung.

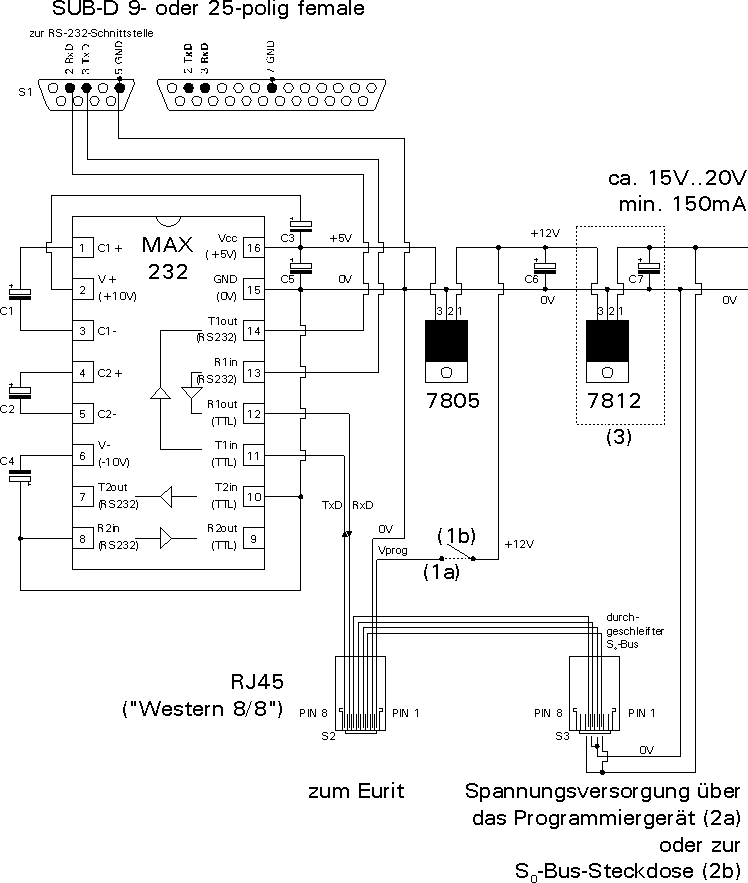

Bauplan:
Den Schaltplan gibt es auch in Originalgröße
(z.B. zum Ausdrucken).
-
Werte der Kondensatoren:
Pegelwandler |
C1..C4 |
C5..C7 |
MAX232
HIN232(CP) |
1.0µF
min. 16V |
10µF
min. 16V |
MAX232A |
0.1µF
min. 16V |
10µF
min. 16V |
(nähere Informationen zu C1..C4 gibt es bei den Herstellern der
Pegelwandler, z.B. Maxim
oder Harris.)
Der Schaltplan zeigt einen Blick auf die Kontaktseite der Western-Stecker,
die abgehende Leitung jeweils nach oben gerichtet. Bei den SUB-D-Buchsen
ist ein Blick auf die Lötseite dargestellt.
-
Zum Programmieren wird für die Option 1 die Version a benötigt.
Die
Option
2 bestimmt die Energieversorgung des Telefons: Diese kann entweder
über den S0-Bus (Version b) oder über das Programmiergerät
selbst (Version a) erfolgen. Es
gibt Telefone, denen 12V als S0-Bus-Versorgungsspannung nicht reicht -
für diesen Fall ist als Option 3 vorgesehen, das Telefon mit 15V zu
versorgen und die 12V Programmierspannung mit einem 7812 zu erzeugen. Bei
manchen Telefonen reicht aber auch 12V als S0-Bus-Versorgungsspannung,
dann kann C7 und der 7812 entfallen.
WICHTIGE SICHERHEITSHINWEISE:
-
In der Version 1b und 2b, d.h. ohne Programmierspannung und bei Anschluß
an den S0-Bus, könnte das Programmiergerät auch als Dialer
verwendet werden. Die Schaltung beinhalt aber - anders als der c'tDialer
- keine galvanische Trennung zwischen PC und Telefon. Das ist zum
einen ein Sicherheitsrisiko bei Überspannungen (z.B. bei Blitzeinschlag),
zum anderen gibt es TK-Anlagen, die über ihren internen S0-Bus den
0Vs-Pin des Telefons auf ein anderes Potential als das GND-Potential des
PCs legen. Dies kann zur Zerstörung der beteiligten Geräte
und zur Gefährdung des Benutzers führen. Von dieser Anwendung
rate ich dringend ab!
-
Es ist unbedingt erforderlich, daß während des Programmiervorganges
die Spannungsversorgung des Telefons auf keinen Fall unterbrochen wird
(z.B. wenn bei der Version 2b eine vorgeschaltete TK-Anlage ihren internen
S0-Bus zurücksetzt), sonst könnte nur der Hersteller das Telefon
"wiederbeleben".
-
Bei der Version 2a sollte das 12V Netzteil mindestens 150mA Strom
liefern können.
-
Beim Anlegen der Programmierspannung steigt bei manchen Telefonen der Display-Kontrast
stark an, sämtliche Pixel werden dann dunkel. Das deutet nicht unbedingt
auf eine Fehlfunktion hin.
-
ACHTUNG: Ich übernehme KEINERLEI
GEWÄHR. Man kann die beteiligten Geräte (Telefon,
PC, etc.) ziemlich leicht zerstören und auch selbst gefährdet
werden (s. auch die entsprechende Stellungnahme
von ascom ).Aufbau
und Betrieb der hier beschriebenen Schaltungen dürfen daher nur von
Fachleuten durchgeführt werden, die genau wissen, was sie tun...
Wer dieses Risiko nicht eingehen möchte, sollte das Update
bei einem Händler durchführen lassen.
